详细介绍

注:图纸为湖南鼎川建筑设计有限公司设计作品,已通过国家版权局进行版权 登记,受法律保护。图纸设计都是依照国家建筑行业标准设计的,对其结构受力安全执行建筑设计行业 的强制性法律责任,即施工方在施工过程中图纸有看不明白或需要技术上支持的,拔打我们公司客服电 话400-8080-889,我们将会热情为其解答。

图纸属性
编号: DC0453 层数: 二层 结构形式: 砖混结构 主体造价: 37-47万
开间: 15.3米 进深: 18.6米 占地面积: 296.14平方米 建筑面积: 372.50平方米
图纸内容
建 筑 图: 建筑设计总说明一、建筑设计总说明二、建筑设计总说明三 、建筑设计总说明四、一层平面图、二层平面图、阁楼平面图、屋顶平面图、1-7轴立面图、7-1轴立面 图、A-H轴立面图、H-A轴立面图、1-1剖面图、楼梯大样一、楼梯大样二、节点详图一、节点详图二、门 窗详图一、门窗详图二
结 构 图: 结构设计总说明一、结构设计总说明二、结构设计总说明三 、坡屋面构造大样、基础布置图、基础配筋图、二层板施工图、二层梁施工图、阁楼板施工图、阁楼梁 施工图、屋面梁 板施工图、楼梯施工图、节点详图一、节点详图二
给排水图: 设计说明、一层给排水平面图、二层给排水平面图、阁楼给 排水平面图、屋顶排水平面图、给排水系统原理图、卫生间给排水详图、化粪池大样图、污水检查井大 样图
电 气 图: 电气设计说明、电气系统图、弱电系统图 图例材料表、一 层照明平面图、二层照明平面图、阁楼层照明平面图、一层插座平面图、二层插座平面图、阁楼层插座 平面图、一层弱电平面图、二层弱电平面图、基础接地平面图、屋顶防雷平面图
设计功能

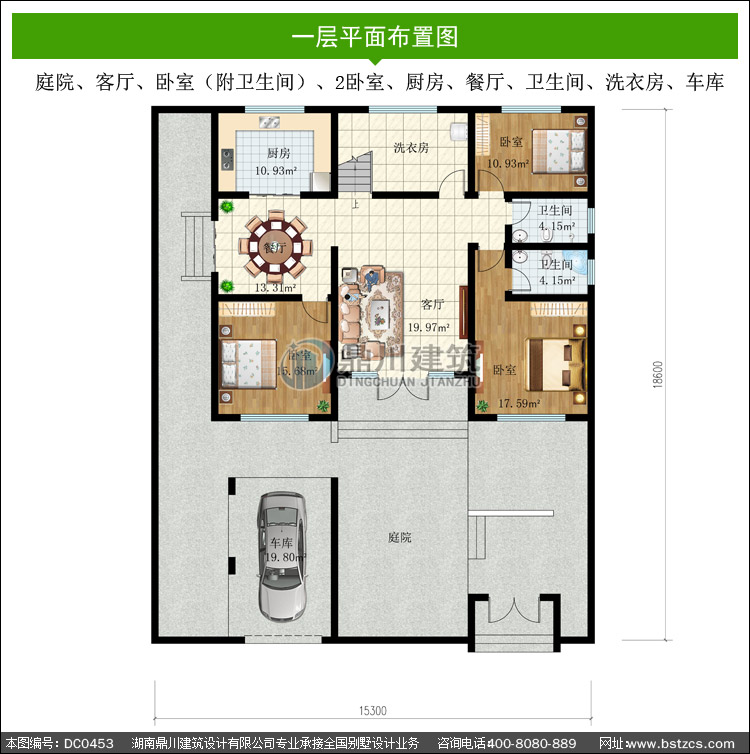

一 层: 庭院、客厅、卧室(附卫生间)、2卧室、厨房、餐厅、卫 生间、洗衣房、车库

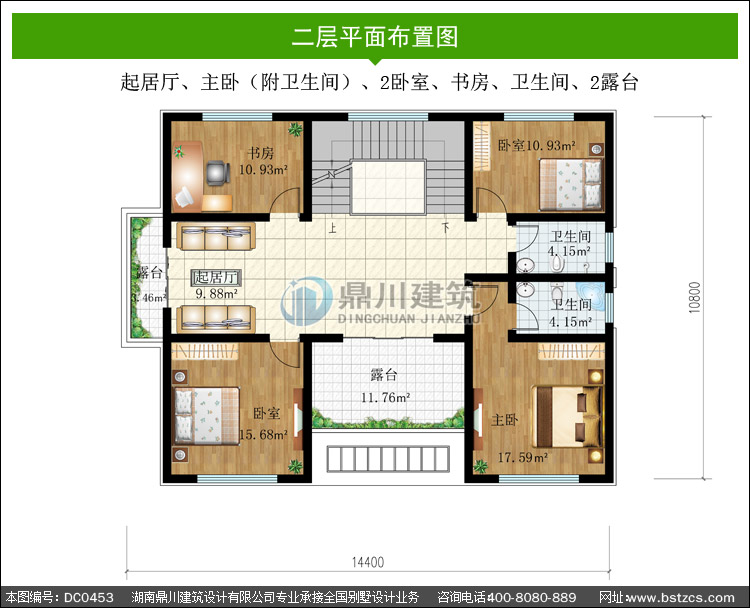

二 层: 起居厅、主卧(附卫生间)、2卧室、书房、卫生间、2露台

本套图纸有施工图61张,效果图2张,包打印(效果图为彩图,施工图为A3大 图),快递包邮,无电子版

效果图:








特别提示

  • 本站图纸如果用于建造房屋,为保证建造安全、图纸和实际地质情况相吻合,以及各地施工做法及水平的差异,避免因为直接使用图纸造成的材料浪费或者返工,图纸务必请专业人士验证后,再进行使用!
  • 我们卖的是设计是创意,所有图纸在已签收的情况下不退不换(除图纸本身原因外),没有签收均可以退换(来回运费自理)。请各位购买之前看清楚再购买!谢谢配合!
  • 很多网站以光盘的形式出售图纸,宣称有6000多套甚至更多,请您务必慎重考虑,那些光盘里面大部分只有效果图而没有施工图,有CAD图纸的设计内容也是不完整的,只是方案图而不是施工图,缺少了节点图、结构配筋图、水电图等等,如果您对建筑行业不了解,等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
