三层带庭院实用型别墅设计图纸_农村三层别墅图纸,鼎川建筑

三层带庭院实用型别墅设计图纸_农村三层别墅图纸,鼎川建筑

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸,我们客服人员会电话与您联系确认图纸编号、收货信息等, 感谢您对本站的关注,祝您网上购物愉快!

购图前重要说明:
购买本套图纸仅提供打印好的图纸一份,我们不出售电子文件、光盘。我们设计的图纸非常详细,用A3规格打印图纸,比传统蓝图更清晰、容易复印、方便收藏,可以直接应用到施工现场。售后服务仅为图纸答疑,不包任何修改,因为只要其中一张图纸改变,其它图纸相应均需修改,工作量较大,所以我们不包修改。如果您个性要求较多需按要求订做设计,请查看 别墅设计业务流程,并联系设计客服咨询设计收费标准。

详细介绍

注:本套图纸为预售图纸,预售期间,联系在线客服 付款即可立减100元!付款成功后,商品将在10个工作日内发出。(商品正式上架后,立即恢复原价!)

图纸属性
编号: DC0492 层数: 三层 结构形式: 砖混结构 主体造价: 35-45万
开间: 10.5米 进深: 15米 占地面积: 124.35平方米 建筑面积: 357.91平方米
图纸内容
建 筑 图: 包含平面图、立面图、剖面图、楼梯大样图、门窗尺寸、节点大样等
结 构 图: 包含地基、梁、柱、楼板配筋及大样图等
给排水图: 包含每层给排水平面图及大样图等
电 气 图: 包含每层照明平面图、插座平面图、弱电平面图及系统图等
设计功能

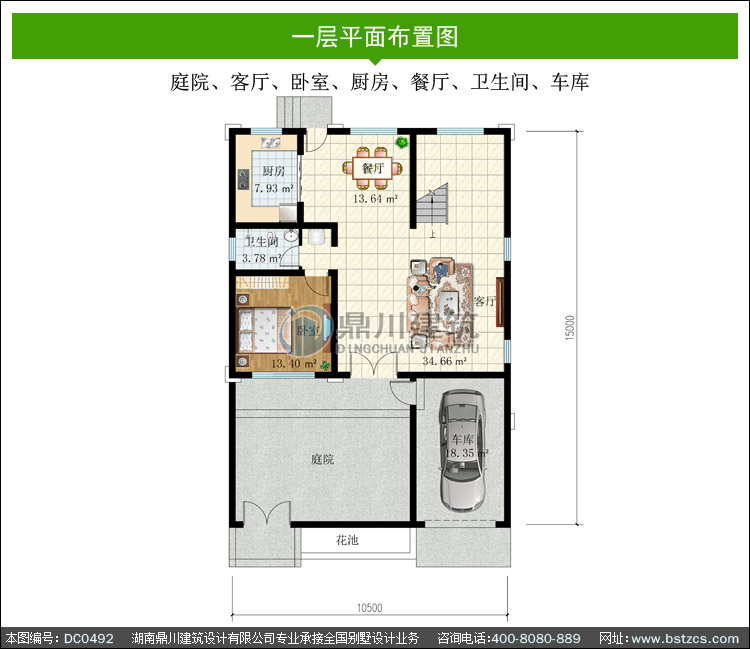

一 层: 庭院、客厅、卧室、厨房、餐厅、卫生间、车库

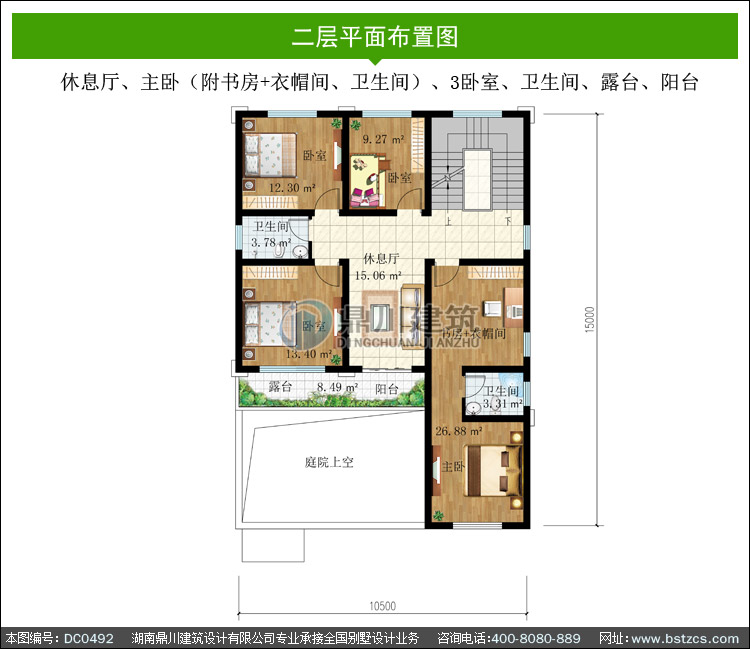

二 层: 休息厅、主卧(附书房+衣帽间、卫生间)、3卧室、卫生间、露台、阳台

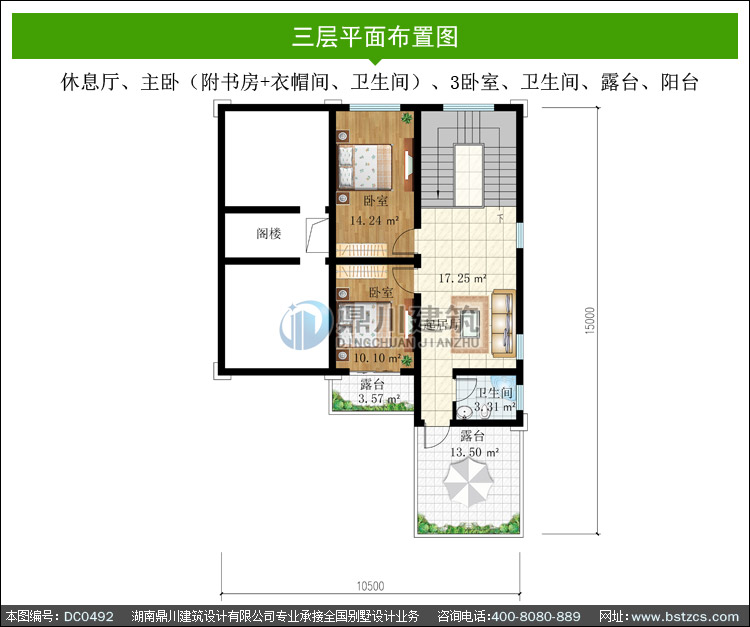

三 层: 起居厅、卧室(附露台)、卧室、卫生间、露台

效果图:






特别提示

  • 本站图纸如果用于建造房屋,为保证建造安全、图纸和实际地质情况相吻合,以及各地施工做法及水平的差异,避免因为直接使用图纸造成的材料浪费或者返工,图纸务必请专业人士验证后,再进行使用!
  • 我们卖的是设计是创意,所有图纸在已签收的情况下不退不换(除图纸本身原因外),没有签收均可以退换(来回运费自理)。请各位购买之前看清楚再购买!谢谢配合!
  • 很多网站以光盘的形式出售图纸,宣称有6000多套甚至更多,请您务必慎重考虑,那些光盘里面大部分只有效果图而没有施工图,有CAD图纸的设计内容也是不完整的,只是方案图而不是施工图,缺少了节点图、结构配筋图、水电图等等,如果您对建筑行业不了解,等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
