新农村三层带露台自建房设计施工图_别墅图纸超市,农村房屋设计图

商品编号：　DC0221
规　　格：　9.96米×12.96米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸原版图纸+材料预算镜像版图纸镜像版图纸+材料预算
一口价：￥980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

图纸属性
编号： DC0221	层数：三层	结构形式：砖混结构	主体造价： 27-35万
开间： 9.96米	进深： 12.96米	占地面积： 111.68平方米	建筑面积： 305.6平方米

图纸内容
建筑图：	建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、阁楼平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门头大样图、节点大样图、门窗详图、门窗表
结构图：	结构设计总说明、大样图、基础平面布置图、基础大样图、一层顶板结构平面图、二层顶板结构平面图、闷顶板结构平面图、屋顶板结构平面图、一层顶梁结构平面图、二层顶梁结构平面图、闷顶梁结构平面图、楼梯配筋图
给排水图：	给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图
电气图：	电气设计说明、设备材料表、等电位联结做法、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图
设计功能

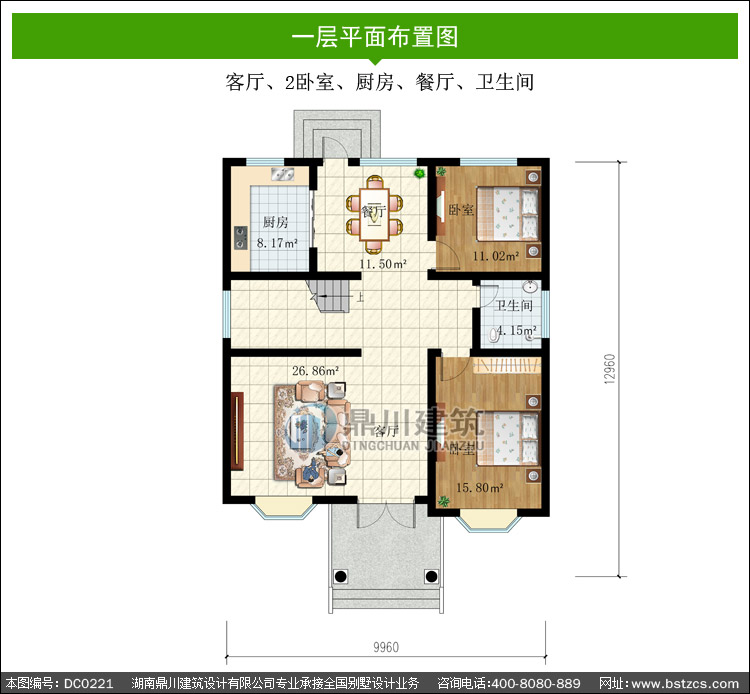

一层：	客厅、2卧室、厨房、餐厅、卫生间

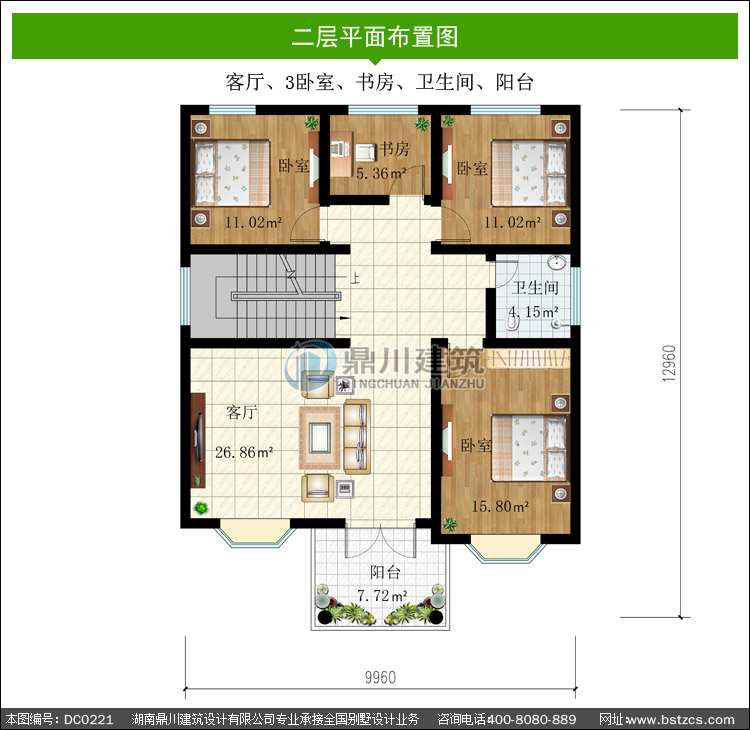

二层：	客厅、3卧室、书房、卫生间、阳台

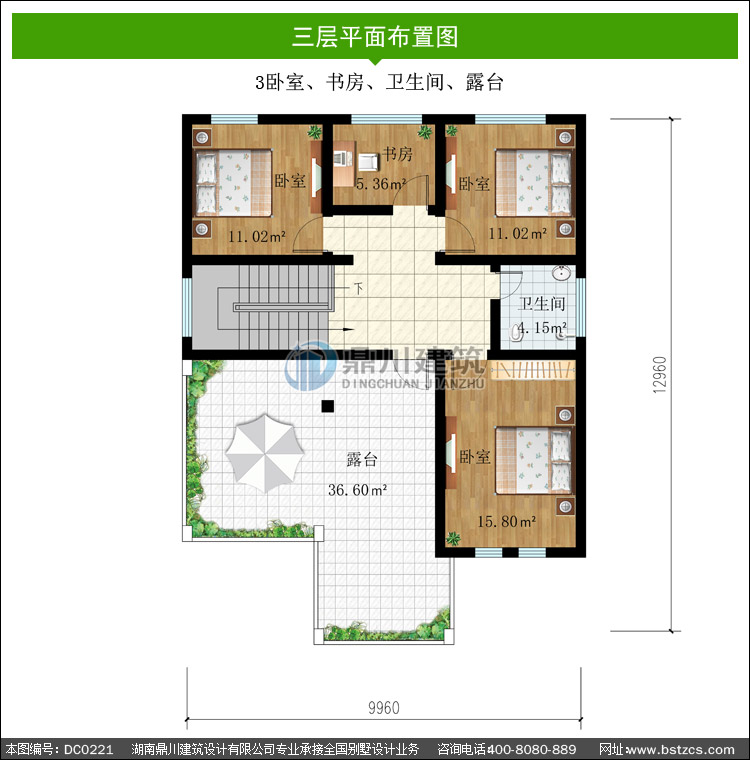

三层：	3卧室、书房、卫生间、露台

本套图纸有施工图61张，效果图1张，包打印（效果图为彩图，施工图为A3大图），快递包邮，无电子版

效果图：

特别提示

本站图纸如果用于建造房屋，为保证建造安全、图纸和实际地质情况相吻合，以及各地施工做法及水平的差异，避免因为直接使用图纸造成的材料浪费或者返工，图纸务必请专业人士验证后，再进行使用！
我们卖的是设计是创意，所有图纸在已签收的情况下不退不换（除图纸本身原因外），没有签收均可以退换（来回运费自理）。请各位购买之前看清楚再购买！谢谢配合！
很多网站以光盘的形式出售图纸，宣称有6000多套甚至更多，请您务必慎重考虑，那些光盘里面大部分只有效果图而没有施工图，有CAD图纸的设计内容也是不完整的，只是方案图而不是施工图，缺少了节点图、结构配筋图、水电图等等，如果您对建筑行业不了解，等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
