欧式三层带堂屋双拼别墅设计图纸_农村三层双拼别墅设计,鼎川建筑

商品编号：　DC0431
规　　格：　19.2米×11.4米
支付方式：　货到付款 | 在线支付 | 汇款转账
邮　　费：　　　全国范围内包邮
服务保障：
商品套餐：原版图纸原版图纸+材料预算
一口价：￥2980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等，感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍

注：图纸为湖南鼎川建筑设计有限公司设计作品，已通过国家版权局进行版权登记，受法律保护。图纸设计都是依照国家建筑行业标准设计的，对其结构受力安全执行建筑设计行业的强制性法律责任，即施工方在施工过程中图纸有看不明白或需要技术上支持的，拨打我们公司客服电话400-8080-889，我们将会热情为其解答。

图纸属性
编号： DC0431	层数：三层	结构形式：砖混结构	主体造价： 59-69万
开间： 19.2米	进深： 11.4米	占地面积： 221.14平方米	建筑面积： 592.27平方米

图纸内容
建筑图：	建筑设计总说明一、建筑设计总说明二、建筑设计总说明三、建筑设计总说明四、一层平面图、二层平面图、三层平面图、阁楼平面图、屋顶平面图、1-11轴立面图、11-1轴立面图、G-A轴立面图、A-G轴立面图、1-1剖面图、楼梯大样、门窗表及门窗分隔大样、节点大样一、节点大样二
结构图：	结构设计总说明一、结构设计总说明二、坡屋面构造大样、基础平面施工图、二层板平法施工图、二层梁平法施工图、三层板平法施工图、三层梁平法施工图、阁楼板平法施工图、阁楼梁平法施工图、屋顶梁板平法施工图、楼梯大样图、节点大样图
给排水图：	给排水设计说明（一）、给排水设计说明（二）、一层排水平面图、二层排水平面图、三层排水平面图、阁楼排水平面图、屋顶排水平面图、卫生间给排水大样图、给排水系统图、化粪池大样图
电气图：	电气设计说明及图例、配电系统图（一）、配电系统图（二）、一层照明平面图、二层照明平面图、三层照明平面图、阁楼层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、阁楼层插座平面图、防雷平面图、接地平面图、一层电讯平面图、二层电讯平面图、三层电讯平面图
设计功能

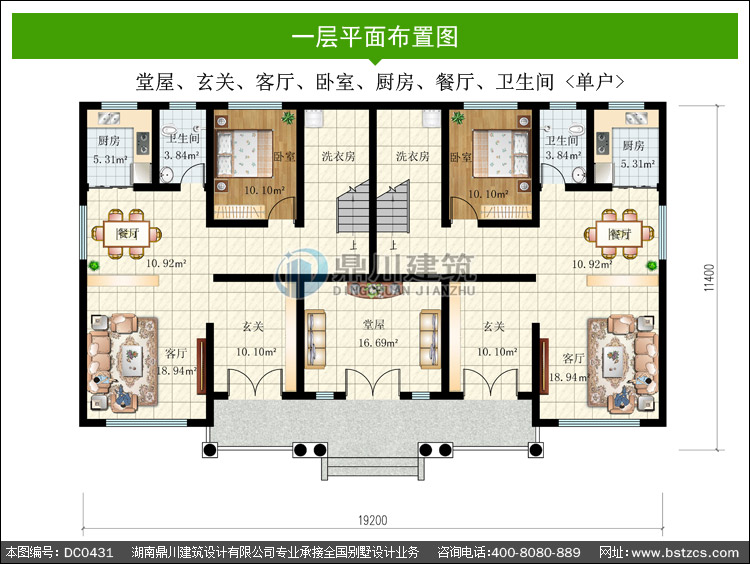

一层：	堂屋、玄关、客厅、卧室、厨房、餐厅、卫生间

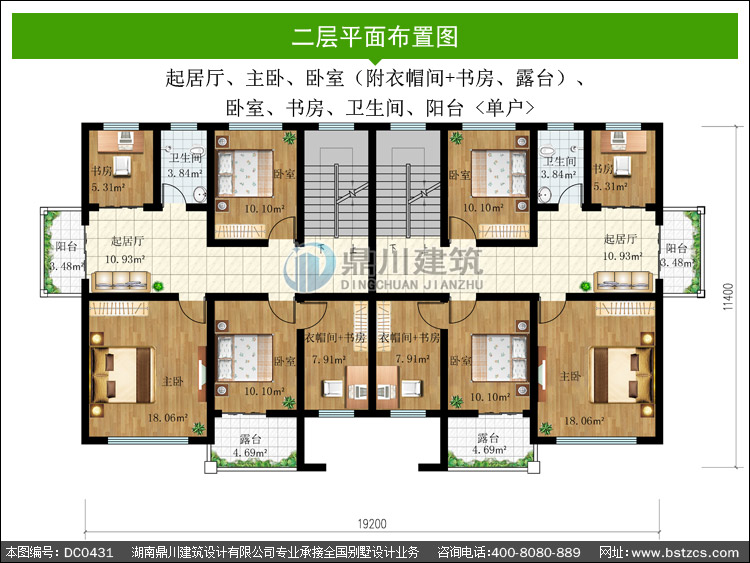

二层：	起居厅、主卧、卧室（附衣帽间+书房、露台）、卧室、书房、卫生间、阳台

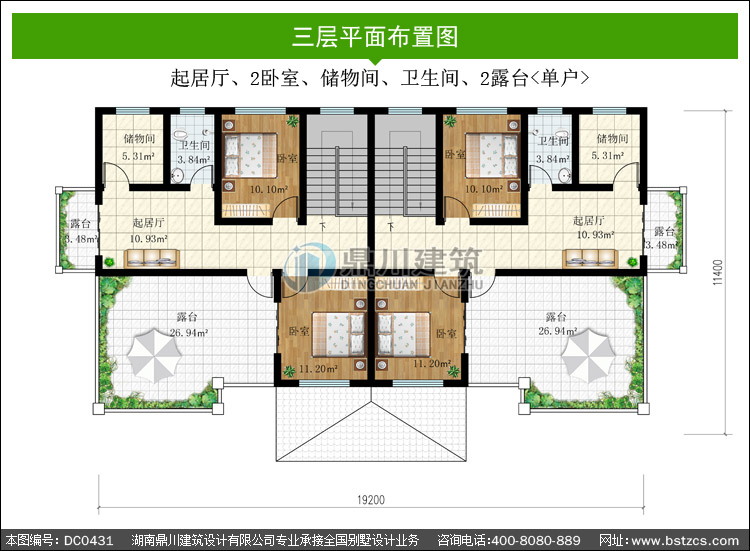

三层：	起居厅、2卧室、储物间、卫生间、2露台

本套图纸有施工图62张，效果图1张，包打印（效果图为彩图，施工图为A3大图），快递包邮，无电子版

特别提示

本站图纸如果用于建造房屋，为保证建造安全、图纸和实际地质情况相吻合，以及各地施工做法及水平的差异，避免因为直接使用图纸造成的材料浪费或者返工，图纸务必请专业人士验证后，再进行使用！
我们卖的是设计是创意，所有图纸在已签收的情况下不退不换（除图纸本身原因外），没有签收均可以退换（来回运费自理）。请各位购买之前看清楚再购买！谢谢配合！
很多网站以光盘的形式出售图纸，宣称有6000多套甚至更多，请您务必慎重考虑，那些光盘里面大部分只有效果图而没有施工图，有CAD图纸的设计内容也是不完整的，只是方案图而不是施工图，缺少了节点图、结构配筋图、水电图等等，如果您对建筑行业不了解，等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
