农村三层带车库别墅全套图纸_别墅设计图纸,新农村别墅,农村自建房设计

农村三层带车库别墅全套图纸_别墅设计图纸,新农村别墅,农村自建房设计
  • 商品编号：　DC0044
  • 规　　格：　12.2米×13.6米
  • 支付方式：　货到付款  |  在线支付  |  汇款转账
  • 邮　　费：　　　全国范围内包邮
  • 服务保障：
  • 商品套餐： 原版图纸 镜像版图纸
  • 一  口  价： ￥1980.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等， 感谢您对本站的关注，祝您网上购物愉快！

购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看 别墅设计业务流程，并联系设计客服咨询设计收费标准。

详细介绍
图纸属性
编号： DC0044 层数： 三层 结构形式： 框架结构 主体造价： 32-42万
开间： 12.2米 进深： 13.6米 占地面积： 125平方米 建筑面积： 330.6平方米
图纸内容
建 筑 图： 建筑设计说明、工程做法表、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗表
结 构 图： 结构设计说明、基础平面布置图、基础大样图、一层柱平面布置图、二层柱平面布置图、三层柱平面布置图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋面梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图
给排水图： 给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、给排水系统图、厨卫给排水详图
电 气 图： 电气设计说明、设备材料表、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、配电系统图、弱电系统图、配电干线系统图、屋顶防雷平面图、接地平面图、等电位联结做法
设计功能

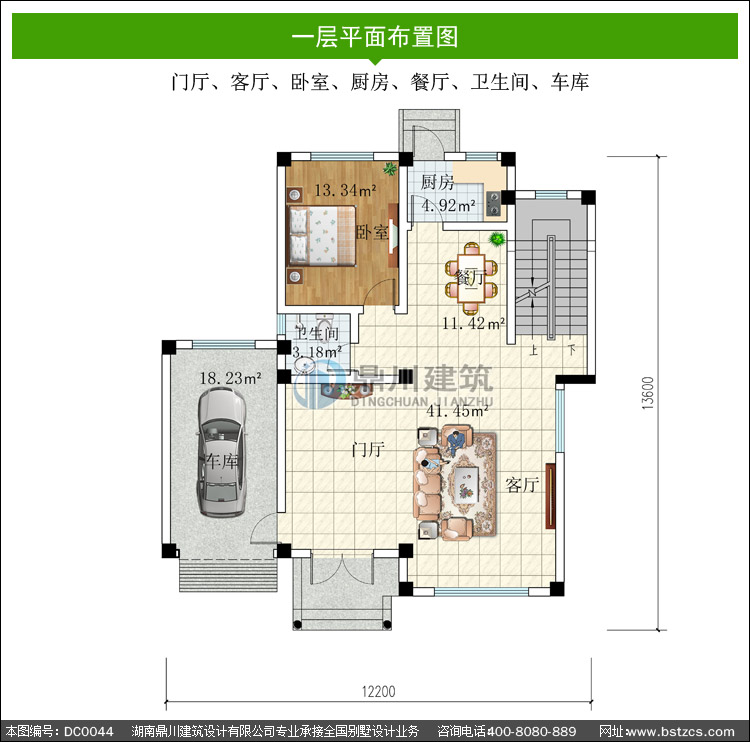

一 层： 门厅、客厅、卧室、厨房、餐厅、卫生间、车库

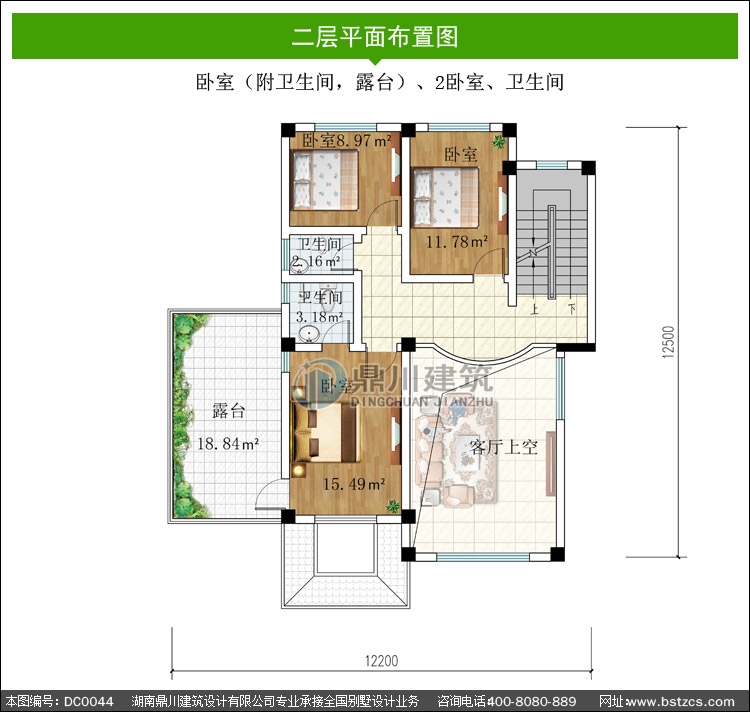

二 层： 卧室（附卫生间，露台）、2卧室、卫生间

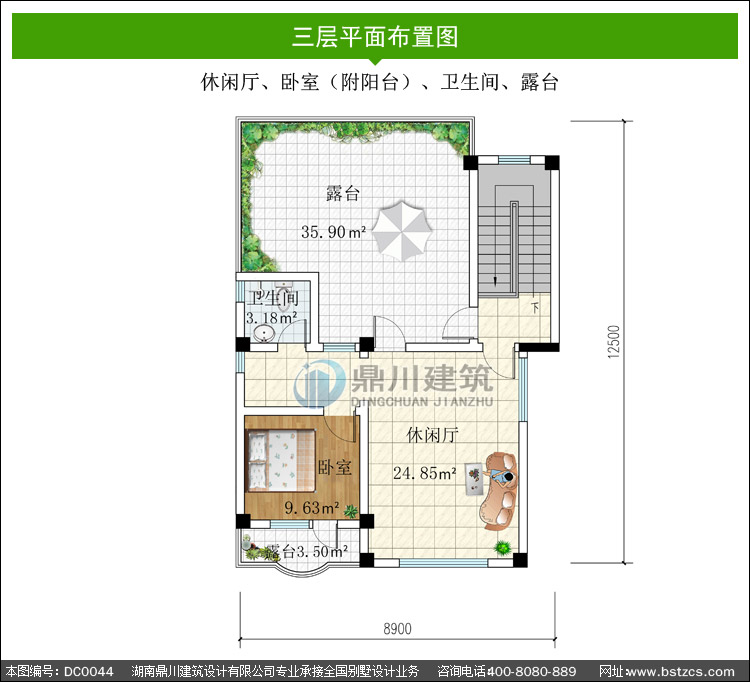

三 层： 休闲厅、卧室（附阳台）、卫生间、露台

本套图纸有施工图58张，效果图3张，包打印（效果图为彩图，施工图为A3大图），快递包邮，无电子版
效果图：








特别提示

  • 本站图纸如果用于建造房屋，为保证建造安全、图纸和实际地质情况相吻合，以及各地施工做法及水平的差异，避免因为直接使用图纸造成的材料浪费或者返工，图纸务必请专业人士验证后，再进行使用！
  • 我们卖的是设计是创意，所有图纸在已签收的情况下不退不换（除图纸本身原因外），没有签收均可以退换（来回运费自理）。请各位购买之前看清楚再购买！谢谢配合！
  • 很多网站以光盘的形式出售图纸，宣称有6000多套甚至更多，请您务必慎重考虑，那些光盘里面大部分只有效果图而没有施工图，有CAD图纸的设计内容也是不完整的，只是方案图而不是施工图，缺少了节点图、结构配筋图、水电图等等，如果您对建筑行业不了解，等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
